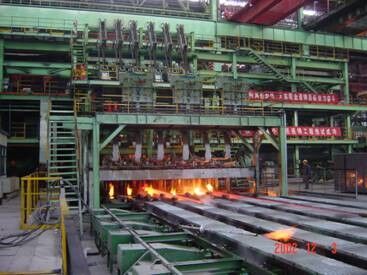

آلة صب الفولاذ المستمر CCM، آلة صب الفولاذ الكربوني السبائكي ذات الألواح الرقيقة

منتوج وصف

CCM آلة الصب المستمر مقطع مستطيل الحجم 330x360 مم

1.1: المعلمات الرئيسية

نوع آلة الصب المستمر (CCM)

CCM من نوع البليت المقوس

نصف قطر القوس R=6000 مم

كمية التدفق 3 أجهزة، 3 تدفقات

المسافة بين التدفقات 1200 مم

حجم البليت 120*120 مم 150*150 مم φ110-φ160 مم

طول البليت 3.7-12 متر

نوع الدعم لمنصة دوران المغرفة

كمية وعاء الصب 2 مجموعة

نوع وعاء الصب، السعة 12 طن

نوع قابس التحكم في الأسطوانة تشغيل/إيقاف، السعة 12 طن

نوع هيكل البلورة أنبوب فولاذي مع غلاف مائي

جهاز توجيه للبليت العلوي متحرك، سفلي ثابت

سرعة السحب/التقويم 0.6-6.0 متر/دقيقة

نوع القطع قاطع الشعلة

نوع سحب البليت سكة حديد، طبقة مزدوجة، سرير تبريد من النوع الدوار، ساحب البليت

سرعة السكة 32 متر/دقيقة

سعة دوران البليت 3.2 طن

منصة بناء فولاذية

مستوى المنصة الفائقة +6.700 متر (مستوى السكة +0.60 متر)

منصة فائقة L*W 23800*13100 مم

مستوى المنصة السفلية +4.05 مم

طول آلة الصب المستمر (من خط الأساس إلى الحاجز الثابت) 39680 مم

1.2 المواصفات الفنية الرئيسية

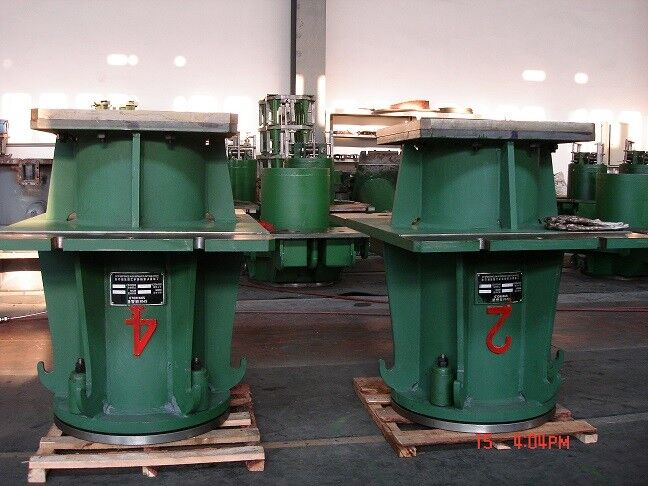

1.2.1 منصة دوران المغرفة

سعة التحميل 2*80 طن (40 طن، 40 طن، فولاذ سائل 40 طن، وزن المغرفة 40 طن)

نصف قطر الدوران 3500 مم

سرعة الدوران عادية، 1 دورة في الدقيقة، مفتوحة، بدء/إيقاف 0.1 دورة في الدقيقة

زاوية الدوران ±180 درجة؛ تعطل ±360 درجة

محرك للدوران YZR160MB-6 AC 8.5kW 930 دورة في الدقيقة تمدد أحادي المحور IM1001

مستوى العزل IP54

سرعة الدوران عند الخطأ 0.5 دورة في الدقيقة

زاوية الدوران عند الخطأ 180 درجة

A2F63W2P1 P=10-13 ميجا باسكال

محرك دوران هيدروليكي عند الخطأ، 471 دورة في الدقيقة N=5.2-6.8 كيلو واط

نصف قطر القوس 6000 مم

حجم البليت 120*120 مم، 150*150 مم، φ110-φ160 مم

طول الأنبوب النحاسي للبليت المربع 750 مم، حجم البليت 750

بليت دائري D800 مم

مقطع مستطيل الحجم 330x360 مم
