اجاق گرمایش فلزی مقاوم به بار سنگین

توضیحات محصول

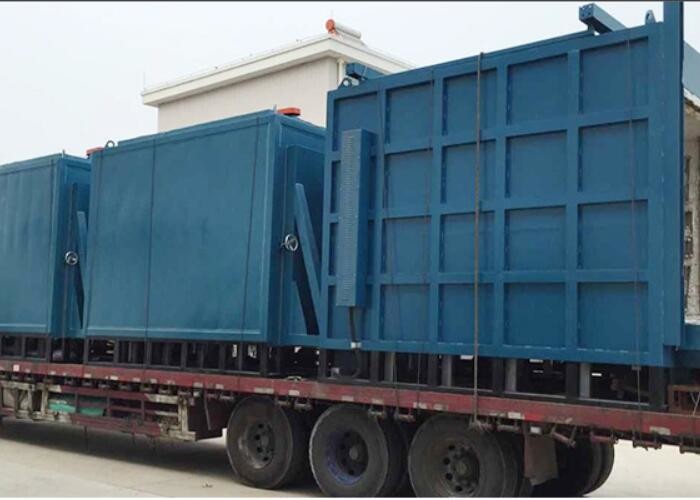

کوره کف‌دار





خلاصه‌ای از کوره مقاومت بوژی‌دار صرفه‌جویی در انرژی با آستر تمام فیبر و آجر نسوز سبک وزن



۱. کاربرد:



کوره مقاومت بوژی‌دار عمدتاً برای کوئنچ، نرمالیزه کردن، تمپر کردن، کوئنچ و تمپر کردن، آنیل کردن، آنیلینگ رفع تنش و سایر عملیات حرارتی مواد فلزی فولاد قالب، فولاد آلیاژی، فولاد ویژه و فولاد منگنز بالا مناسب است.





۲. ترکیب:



کوره مقاومت بوژی‌دار عمدتاً از بدنه کوره، آستر، بوژی، صفحه کف کوره، المنت‌های حرارتی، مکانیزم بالابر و حرکت درب کوره از بوژی برقی، سیستم کنترل و غیره تشکیل شده است.





۳. پارامترهای فنی اصلی: (محاسبه و تعیین بر اساس نیازهای واقعی کاربر)



۱، مدل تجهیزات: سری

۲، اندازه کار: طول × عرض × ارتفاع

۳، توان نامی: کیلووات (توان خروجی قابل تنظیم است)

۴، منبع تغذیه: سه فاز / 380 ولت / 50 هرتز

۵، دمای نامی: °C

۶، دمای کار: دمای اتاق ~ °C تنظیم دلخواه با توجه به الزامات فرآیند

۷، ناحیه کنترل دما: ناحیه

۸، تلفات توان کوره خالی: ≤ کیلووات

۹. دمای دیواره بیرونی کوره: ≤°C

۱۰، دقت کنترل دما: ± °C

۱۱، ظرفیت بارگیری: > کیلوگرم

۱۲، وزن تنظیم شده: ≈ کیلوگرم





۱۳. روش‌های کنترل دما:



(1) سیستم کنترل کوره برقی از عنصر تریستور، روشن و خاموش بدون تماس، کنترل برنامه‌ریزی هوشمند تنظیم PID، تکمیل برنامه‌پذیر و خودکار زمان گرمایش، حفظ حرارت و خنک‌سازی استفاده می‌کند و مجهز به ابزار عملکرد ثبت صفحه لمسی، رابط USB و رابط ارتباطی است تا بتوان منحنی فرآیند را ثبت، چاپ و بایگانی کرد.



(2) توان خروجی را می‌توان به صورت خودکار و دستی با توجه به بارگیری کوره و الزامات فرآیند تنظیم کرد و می‌توان بر پدیده تاخیر غلبه کرد. کنترل دمای با دقت بالا و دمای ثابت نیز می‌تواند حاصل شود و دقت کنترل دما می‌تواند به (+1℃) برسد.



(3) مشاهده دما از طریق ابزار نمایشگر دیجیتال است، جریان و ولتاژ مجهز به مشاهده ابزار هستند و کنترل عملیات از دکمه و نمایشگر نور استفاده می‌کند.



(4) سیستم کنترل پیکربندی صرفه‌جویی در انرژی است و می‌تواند 20-30٪ در مصرف انرژی صرفه‌جویی کند.





۴. معرفی مختصر پیکربندی:



۱. ساختار آستر بدنه کوره: بدنه کوره توسط صفحه فولادی و فولاد مقطعی جوش داده می‌شود. با توجه به نیروهای مختلف (گرمایش)، مواد پیکربندی متفاوتی برای برآورده کردن الزامات استحکام مختلف انتخاب می‌شوند که آن را محکم و قابل اعتماد می‌کند و دارای ویژگی‌های ساختار منطقی و ظاهر زیبا است. آستر کوره از آستر تمام فیبر صرفه‌جویی در انرژی استفاده می‌کند، ضخامت کل فیبرها بیش از 300 میلی‌متر است. فیبرها قبل از نصب ماژول‌های پیش‌ساخته هستند و هنگام نصب با لنگر فولادی مقاوم در برابر حرارت در داخل ماژول ثابت می‌شوند. این ویژگی‌ها عملکرد حفظ حرارت خوب، صرفه‌جویی در انرژی و نگهداری آسان را دارد. (ساختار آستر آجری نسوز سبک وزن صرفه‌جویی در انرژی نیز می‌تواند توسط کاربران انتخاب شود)



۲. ساختار بوژی: بوژی برای مقاومت در برابر بار سنگین طراحی شده است و استحکام و سفتی آن تضمین شده است که تحت بار کامل تغییر شکل ندهد. از آجرهای سنگین در بدنه بوژی برای افزایش استحکام ساختار آستر استفاده می‌شود. بوژی توسط ساختار درایو الکتریکی هدایت می‌شود و چرخ حرکت توسط چرخ زنجیر کاهنده روی ریل هدایت می‌شود. مهر و موم‌های بوژی از مهر و موم‌های ساختاری همپوشانی و مهر و موم‌های دوتایی تماس نرم استفاده می‌کنند.



۳. مکانیزم درب کوره: دستگاه درب کوره از ستون درب کوره، درب کوره، مکانیزم بالابر درب کوره و دستگاه فشار درب کوره تشکیل شده است. پوسته درب کوره با فولاد مقطعی و صفحه جوش داده می‌شود تا یک ساختار قاب جامد را تشکیل دهد. بالابر درب کوره با چرخاندن غلتک به سمت بالا و پایین روی ریل راهنما محقق می‌شود. این امر آب‌بندی بین آجرکاری درب کوره و آجرکاری بدنه کوره را هنگام بسته شدن تضمین می‌کند و همچنین تضمین می‌کند که بدنه آجرکاری در حین فرآیند باز شدن آسیب نمی‌بیند. نیروی بالابر درب کوره توسط چرخ دنده محرک بالابر تامین می‌شود. ماژول فیبر در درب کوره مونتاژ می‌شود که دارای مزایای عملکرد حفظ حرارت خوب و وزن سبک است. به منظور اطمینان از ایمنی عملیات، دستگاه‌های کنترل و حفاظت اینترلاک نیز در سیستم کنترل محدودیت طراحی شده‌اند.





۴. صفحه زیرین کوره: صفحه زیرین کوره فولادی ریخته‌گری با مقاومت در برابر فشار و دمای بالا روی بوژی به عنوان قسمت باربر نصب می‌شود که می‌تواند از افت اکسید روی قطعه کار روی المنت الکتروترمال در ناودان آجری بوژی جلوگیری کند.





۵. المنت حرارتی: از نوار مقاومت آلیاژی بالا مقاوم در برابر دمای بالا (سیم مقاومت) استفاده می‌کند که به شکل موج‌دار پیچیده شده و در کناره‌های محفظه کوره، درب کوره، دیوار پشتی و آجر سیمی بوژی با روش گرمایش پنج‌طرفه (روش گرمایش سه‌طرفه نیز می‌تواند اتخاذ شود: دو طرف و پایین کوره)، نوار مقاومت با میخ‌های چینی آلومینیوم بالا ثابت می‌شود. نوار مقاومت آسان برای نصب، محکم و قابل اعتماد است، راندمان حرارتی بالایی دارد و عمر طولانی دارد.





۵. دامنه عرضه مجموعه‌های کامل تجهیزات:

۱. بدنه کوره گرمایشی 1 مجموعه

۲. سیستم کنترل 1 مجموعه

۳. نمودار سیم‌کشی خارجی کوره برقی 1

۴. نمودار شماتیک الکتریکی سیستم کنترل دما 1

۵. دستورالعمل عملیات کوره برقی و ابزار 1

۶. گواهی صلاحیت برای تست محصول 1

۷. مسیر خارجی بوژی 2

۸. اگر تجهیزات به فونداسیون پیش‌ساخته نیاز دارند، نقشه پایه را می‌توان ارائه داد. 1





۶. کل مجموعه دستگاه‌های ایمنی تجهیزات:



۱. هر دستگاه مجهز به عملکرد حفاظت اینترلاک است و دارای عملکرد هشدار دمای بیش از حد است.

۲. همه المنت‌های حرارتی دارای سیستم حفاظت قطع مدار خودکار هستند.





۷. نصب و آموزش:



۱. پس از رسیدن تجهیزات به محل تولید متقاضی، متقاضی مسئول قرار دادن تجهیزات در محل خواهد بود.

۲. تامین‌کننده مسئول نصب و راه‌اندازی تجهیزات خواهد بود و متقاضی کمک خواهد کرد.

۳. تامین‌کننده اپراتورهای لازم را برای متقاضی آموزش می‌دهد.

۴. کابل‌ها و لوازم جانبی منبع تغذیه مورد نیاز برای نصب و راه‌اندازی باید توسط متقاضی ارائه شود.





۸. تعهد به کیفیت:



در صورت عملکرد عادی و استفاده صحیح از تجهیزات، دوره گارانتی یک سال است، تعمیر و نگهداری مادام‌العمر و قطعات یدکی ترجیحی دائمی نیز ارائه می‌شود. در طراحی و ساخت تجهیزات، مواد با کیفیت بالا انتخاب می‌شوند و قطعات الکتریکی قطعات پشتیبانی از محصولات شرکت‌های معروف انتخاب می‌شوند. همچنین وعده می‌دهد که اگر متقاضی کیفیت تجهیزات را منعکس کند، تامین‌کننده در کوتاه‌ترین زمان پاسخ خواهد داد و در صورت نیاز به خدمات در محل، تامین‌کننده پرسنل تعمیر و نگهداری را به موقع اختصاص خواهد داد.
