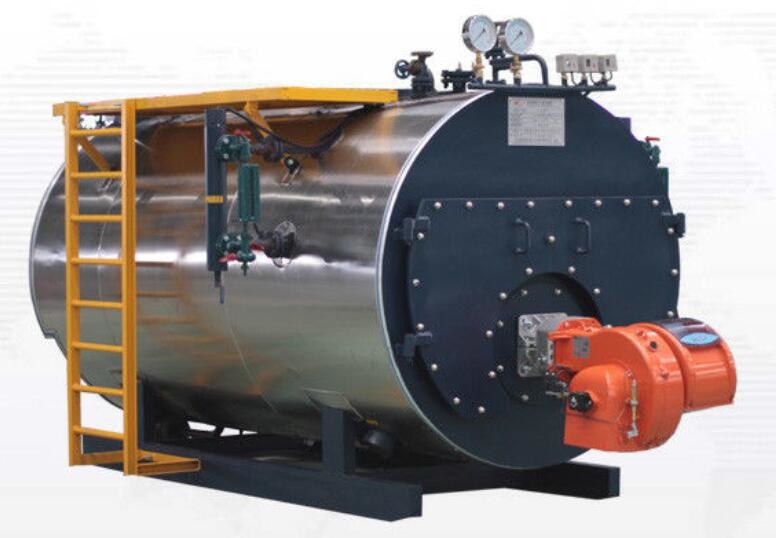

ساختار مکانیکی اضافه بار دیگ بخار مسکونی تجاری با سوخت گاز و بخار

Minimum Order Quantity :	Negotiable	قیمت :	negotiable
Packaging Details :	Carton, pallet, wooden case or according to customer's package requirements	Delivery Time :	30 working days
Payment Terms :	30% deposit + 70% T/T before shipping	Supply Ability :	20 sets per month

Place of Origin:	CHINA	نام تجاری:	OEM
گواهی:	CE Certification	Model Number:	OEM

اطلاعات تکمیلی
Product Name:	Series residential Gas Fired Steam Boiler For Hotel HeatingSZS Series residential Gas Fired Steam Boiler For Hotel Heating	Steam Capacity:	10-65kg
Working Pressure:	1.25/1.6MPa	Warranty:	2 Years
گواهی:	CE, ISO	Thermal Efficiency:	96%
Color:	Customer's Requirement	Style:	Horizontal
برجسته کردن:	دیگ بخار گاز طبیعی , دیگ بخار بر روی LPG

توضیحات محصول

توضیحات محصول

دیگ بخار بخار دوگانه سری روغن و گاز

سری دیگهای بخار دوگانه و دوگانه، نوع عمودی D، دیگهای بخار با سرعت بالا هستند. سری دیگ شامل درامهای بالایی و پایینی دیگ، دیوارهای دیافراگمی، لوله های همرفت و خازن ها می باشد. سوخت در دیگ سوزانده می شود و گازهای دودکش از لوله همرفت به دودکش و دستگاه استخراج حرارت تخلیه می شوند. با ساختار مکاترونیک، عملکرد در سطح داخلی پیشرو است.

ویژگی های محصول

1. مناسب برای همه سوخت ها:

منطقه اجاق بزرگ است و سوخت کاملاً سوزانده می شود. این به ویژه برای سوخت های کم کالری مانند گاز کوره کک و کوره بلند مناسب است. احتراق سوخت های پرکالری بسیار بهتر است، مانند گاز طبیعی، گازهای مایع و موارد مشابه.

2. با قابلیت اضافه بار:

منطقه گرمایش بزرگ است، منطقه کوره بزرگ است، تولید زیاد است و ظرفیت باربری قابل اعتماد است.

3. ساختار منطقی:

یک دیوار آب جلویی در جلوی دیگ نصب شده است تا قرار دادن سر مشعل را تسهیل کند تا سطح آب و خنک کننده در نزدیکی مشعل تضمین شود، که به حذف رسوبات کربن از مشعل و سوزاندن سوخت بیشتر کمک می کند.

4. نگهداری آسان:

دیوار دیگ مجهز به درهای ضد انفجار، سوراخ های آتش و درهای بازرسی است و لوله های گرمایش دیگ با دهانه های شفاف در جلو و عقب برای نگهداری آسان دیگ نصب شده اند.

5. کاهش تلفات حرارتی:

استفاده از مواد عایق ضخیم باعث کاهش تلفات حرارتی دیگ و افزایش راندمان حرارتی می شود.

6. عمر طولانی:

طراحی حرفه ای عالی، فناوری تولید پیشرفته، بازرسی دقیق و کنترل کیفیت، کیفیت همه دیگها را تضمین می کند، عمر دیگهای معمولی بیش از 20 سال است.

پارامترهای فنی

پارامترهای اصلی دیگ بخار سری روغن و گاز

ظرفیت بخار		t/h	10	15	20	25	35	50	65
فشار کاری		MPa	1.25/1.6	1.25/1.6	1.25/1.6	1.25/1.6	1.25/1.6	1.6/2.5	1.6/2.5
دمای بخار		℃	193/204	193/204	193/204	193/204	193/204	204/226	204/226
دمای آب تغذیه		℃	104	104	104	104	104	104	104
راندمان حرارتی		/	≥98%
سوخت		/	گاز طبیعی، گاز مایع، گاز شهری، روغن سبک
مصرف سوخت	گاز طبیعی	NM³/h	733	1098	1464	1829	2559	3662	4769
	گاز مایع	Kg/h	588	883	1173	1469	2053	2937	3823
	گاز شهری	NM³/h	1573	2362	3143	3945	5503	7877	10222
	روغن سبک	Kg/h	601	898	1197	1496	2093	2997	3893
فشار ورودی گاز	گاز طبیعی	Mbar	150-200	150-300	150-300	150-300	150-300	150-300	150-300
فشار ورودی گاز	گاز شهری	Mbar	150-200	150-300	150-300	150-300	150-300	150-300	150-30

یادداشت: مصرف سوخت در جدول فوق، ارزش حرارتی پایین روغن سبک را 42915 کیلوژول بر کیلوگرم (10260 کیلوکالری بر کیلوگرم)، ارزش حرارتی پایین گاز طبیعی را 35588 کیلوژول بر نرمال متر مکعب (8500 کیلوکالری بر نرمال متر مکعب)، ارزش حرارتی پایین گاز مایع را 45998 کیلوژول بر کیلوگرم (11000 کیلوکالری بر کیلوگرم) و ارزش حرارتی پایین گاز شهری را 16750 کیلوژول بر نرمال متر مکعب (4000 کیلوکالری بر نرمال متر مکعب) در نظر گرفته است.

ابعاد حمل و نقل	L	mm	5633	6365	6665	حمل و نقل جداگانه	حمل و نقل جداگانه	حمل و نقل جداگانه	حمل و نقل جداگانه
	W	mm	3300	3585	3585
	H	mm	3400	3478	3850
قطر لوله شیر بخار اصلی	DN	mm	150	150	200	200	250	2×150	2×150
شیر آب تغذیه	DN	mm	50	65	65	80	100	125	125
قطر لوله شیر تخلیه	DN	mm	40	40	50	50	50	50	50
قطر دودکش	DN	mm	750	1000	1100	1300	1500	2000	2000

ابعاد خارجی و رابط دیگ بخار سری روغن و گاز

یادداشت: ما حق تغییر داده های فوق را به دلیل تحولات مداوم سیاست و بهبود محصول محفوظ می داریم.
