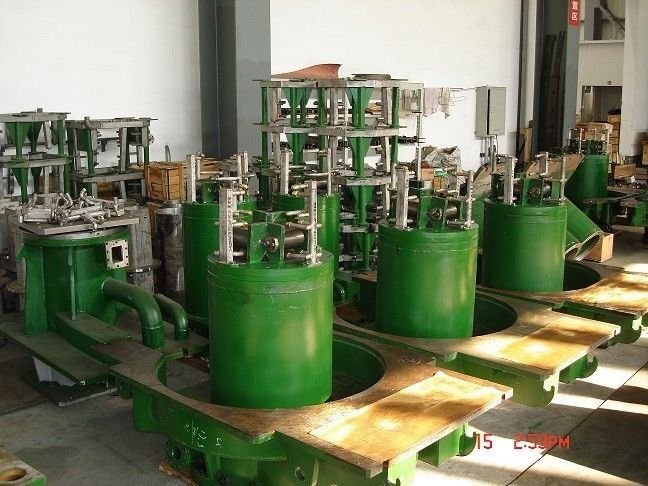

Máquina de Lingotamento Contínuo CCM de Aço Fino de Laje de Aço Carbono Liga Estável

Descrição de produto

Máquina de fundição contínua CCM de secção retangular de 330x360 mm

1.1Parâmetros principais:

Tipo de CCM

Carregamento CCM de tipo arco

Radius do arco R=6000 mm

Dispositivo de QTY de fluxo 3, fluxo 3

Distância entre os fluxos 1200 mm

Dimensão do bilhete 120*120mm 150*150mm φ110-φ160mm

Comprimento do bilhete 3,7-12 m

Tipo de suporte para a plataforma de rotação da vassoura

Tunísia

Tipo Tundish, capacidade 12 t

Tipo de tomada de comando do cilindro, capacidade 12T

Tipo de tubo de aço de estrutura cristallizante com camisa de água

Dispositivo de orientação para a parte superior móvel e inferior fixa do carrinho

Velocidade do puxador/diretor 0,6-6,0 m/min

Cortador de tochas de corte

Tipo de trilho de extração de bilhetes, camada dupla, tipo de leito de arrefecimento de rolagem, puxador de bilhetes

Velocidade do carril 32 m/min

Capacidade de rolagem de bilhetes de 3,2 t

Plataforma de construção de aço

Nível da plataforma sup +6.700m ((nível do trilho +0.60m)

Plataforma de jantar L*W 23800*13100mm

Nível inferior da plataforma +4,05 mm

Comprimento do CCM ((da linha de base ao deflector fixo) 39680 mm

1.2Especificações técnicas principais

1.2.1 Plataforma de rotação da gaveta

Capacidade de carga 2*80 t (40 t, 40 t, aço líquido 40 t, peso da louça 40 t)

Raio de rotação 3500 mm

Velocidade de rotação normal, 1 r/min, aberto, arranque/paragem 0,1 rpm

Ângulo de rotação ±180°; desagregação ±360°

Motor para rotação YZR160MB-6 AC 8,5kW 930r/min de alongamento uniaxial IM1001

Nível de isolamento IP54

Velocidade de rotação em caso de falha 0,5 rpm

Ângulo de rotação em falha de 180°

A2F63W2P1 P=10-13Mpa

Motor de rotação hidráulico em caso de falha, 471r/min N=5,2-6,8kW

Rânio de arco 6000 mm

Dimensão do bilhete 120*120mm, 150*150mm,φ110-φ160 mm

Comprimento do tubo de cobre de espingarda 750 mm, tamanho 750

bilhete redondo D800mm

Tamanho da secção retangular 330x360 mm
