آلة الصب المستمر CCM

مقدمة:

الدرفلة المباشرة بالصب المستمر (CCDR) هي عملية درفلة فولاذية تقوم فيها بصب الفولاذ السائل في آلة صب مستمر لصب قطعة (تسمى قطعة الصب المستمر)، ثم بدون تبريد، بعد الاحتفاظ بها في فرن النقع لفترة معينة، يتم درفلة قطعة الصب المستمر مباشرة في آلة الدرفلة المستمرة الساخنة. وفقًا لمواصفات المنتج ومتطلبات عملية الدرفلة المباشرة بالصب المستمر، يتم إعداد خطوط الإنتاج التالية. الخط عبارة عن تخطيط قصير التدفق، وتخطيط مضغوط، وعملية سلسة، وتكلفة إنتاج منخفضة!

تدفق العملية

خردة الفولاذ - صهر التردد المتوسط - الصب المستمر - الدرفلة الخشنة (الدرفلة المكوكية ثلاثية الأسطوانات) - رأس القطع الهيدروليكي - قطع الذيل الهوائي - وحدة الدرفلة المستمرة - التبريد - القطع حسب الطول - التجميع والتعبئة - الفحص - الإدراج - التخزين

1. يتم تسخين الفولاذ السائل إلى حالة منصهرة وتحميله في مغرفة فولاذية، ويتم رفعه بواسطة رافعة (رافعة جسرية) إلى أعلى آلة الصب المستمر؛

2. يتم حقن الفولاذ السائل في المغرفة الفولاذية في آلة الصب المستمر للإنتاج المستمر للصب، ويتم سحب قطعة الصب المستمر من الجزء السفلي من آلة الصب المستمر؛

3. استخدام مقص طائر لقطع قطعة الصب المستمر إلى الطول وإرسالها إلى فرن النقع النفق؛

4. تتقدم قطعة الصب المستمر ببطء في فرن النقع النفق لضمان أن تكون درجة حرارة قطعة الصب المستمر موحدة وثابتة؛ (ملاحظة: يبلغ طول فرن النقع النفق عادةً ما بين 100-200 متر، أو حتى أطول إلى 250 مترًا)

5. تخرج قطعة الصب المستمر من الطرف الآخر لفرن النقع النفق ثم تدخل آلة الدرفلة الساخنة للدرفلة؛

6. يدخل الفولاذ بعد الدرفلة إلى قسم تبريد المياه للتبريد الصفائحي؛

7. يدخل الفولاذ بعد التبريد الصفائحي إلى اللفاف لللف؛

8. يتم نقل الفولاذ الذي تم درفلته إلى شكل لفة بواسطة الرافعة إلى مستودع المنتج النهائي للتخزين.

الدرفلة المباشرة بالصب المستمر (CCDR) هي عملية درفلة فولاذية تقوم فيها بصب الفولاذ السائل في آلة صب مستمر لصب قطعة (تسمى قطعة الصب المستمر)، ثم بدون تبريد، بعد الاحتفاظ بها في فرن النقع لفترة معينة، يتم درفلة قطعة الصب المستمر مباشرة في آلة الدرفلة المستمرة الساخنة. تجمع هذه العملية بمهارة بين عمليتي الصب والدرفلة. بالمقارنة مع الطريقة التقليدية المتمثلة في صب قطعة العمل أولاً وتسخينها بواسطة فرن التسخين، يتم تبسيط عملية الدرفلة، وتحسين ظروف العمل، وزيادة إنتاجية المعدن. يوفر الطاقة، ويحسن جودة قطعة الصب المستمر، ويسهل مزايا الميكنة والأتمتة.

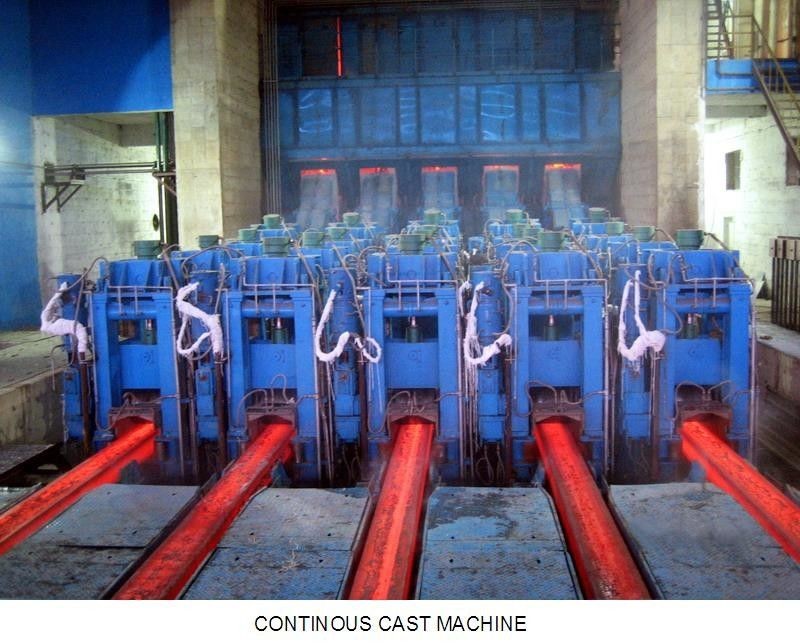

نظرة عامة على آلة الصب المستمر

تسمى عملية إنتاج صب الفولاذ المنصهر عالي الحرارة باستمرار في قطعة عمل ذات شكل مقطع معين ومواصفات حجم معينة بالصب الفولاذي المستمر.

يُطلق على المعدات المطلوبة لإكمال هذه العملية اسم مصنع الصب المستمر. يشكل التكامل الكهروميكانيكي والهيدروليكي لمعدات صب الفولاذ، ومعدات جسم آلة الصب المستمر، ومعدات منطقة القطع، ومعدات تجميع ونقل القضبان الوهمية الجزء الأساسي من معدات الصب الفولاذي المستمر، والتي تسمى عادةً آلة الصب المستمر.

تكوين آلة الصب المستمر

الأجزاء الرئيسية: طاولة الاهتزاز، المتبلور، المسوي، جر القضيب الوهمي المرن (الصلب)، المنحدر، مسار الناقل، تخزين دفع الفولاذ، التحكم الإلكتروني لتحويل التردد من سيمنز، محطة الضخ، إلخ، تصميم معقول، استثمار أقل، فعال، توفير المواد ومساحة أرضية ورشة العمل، آلة الصب المستمر هي معدات دعم مثالية لمصانع الصلب الصغيرة والمتوسطة الحجم.

تعتمد آلة الصب المستمر المقوسة على نقل متعدد الأسطوانات لتشتيت التوتر وتعتمد على التقويم المستمر، وذلك لتقليل معدل التشوه بين السطح ومنطقة المرحلتين من قطعة العمل. إطار الشد والأسطوانة ومقعد المحمل كلها في شكل تبريد داخلي. من المفيد تحسين جودة قطعة العمل وإطالة عمر خدمة المعدات. أنبوب الفولاذ المتبلور لآلة الصب المستمر منحني ويتم معالجة الجدار الداخلي بالكروم الصلب لزيادة عمر الخدمة. بعد أن يتشكل الفولاذ السائل في المتبلور، يتم تنظيمه بواسطة مرحلة أو مرحلتين من مياه التبريد، ويتم تبريده بالرش على طول المسار المنحني. ثم الدخول إلى آلة التقويم وتقطيعها إلى الطول بعد التصلب الكامل.

مقدمة عن آلة الدرفلة: آلة الدرفلة هي المعدات لتحقيق عملية درفلة المعادن. يشير إلى المعدات التي تكمل العملية الكاملة لإنتاج الدرفلة، بما في ذلك المعدات الرئيسية والمعدات المساعدة ومعدات الرفع والنقل والمعدات الفرعية. ومع ذلك، غالبًا ما يشار إلى ما يسمى بآلات الدرفلة على أنها المعدات الرئيسية فقط. يتكون إطار العمل من الأسطوانة، ومحمل الأسطوانة، ودليل آلة الدرفلة، والرف، ومقعد السكة، وجهاز ضبط الأسطوانة، وجهاز ترتيب توازن الأسطوانة العلوية وجهاز تغيير الأسطوانة.

مبادئ التصميم:

بناءً على مبادئ التكنولوجيا العملية والعملية المتقدمة والمعدات الموثوقة والاقتصاد المعقول، نعتمد معدات العمليات المحلية الناضجة والموثوقة بالكامل لتوفير الاستثمار وتقصير فترة البناء.

بقدر الإمكان في تخطيط العملية واختيار المعدات، يمكننا إنتاج أكبر عدد ممكن من الأصناف والمواصفات؛

الالتزام بمبدأ الجودة أولاً، بحيث تلبي جودة المنتج متطلبات المستخدمين مع الامتثال للمعايير الوطنية ذات الصلة.
