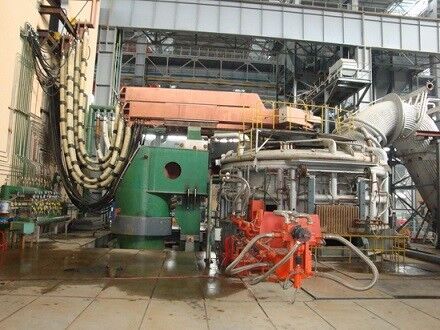

सामान्य कार्बन स्टील के लिए क्षैतिज विद्युत भट्ठी कम धारा संचालन के लिए

उत्पाद विवरण

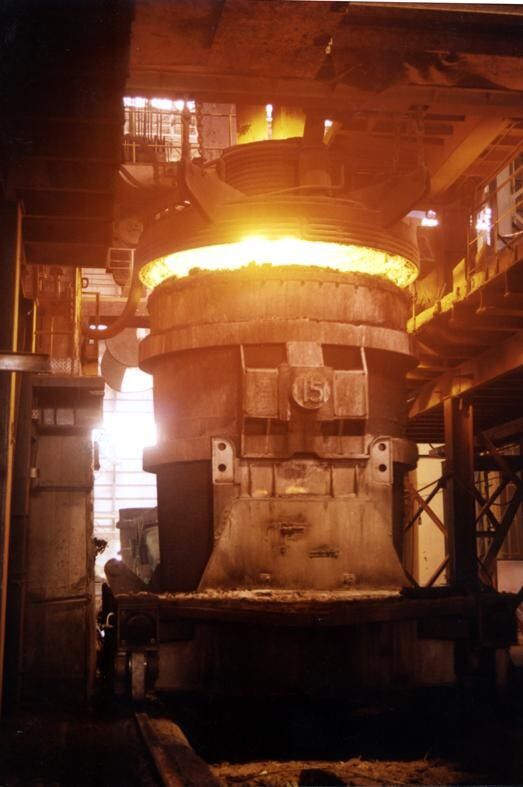

सामान्य कार्बन स्टील के उत्पादन के लिए इलेक्ट्रिक आर्क फर्नेस लो करंट ऑपरेशन

अनुप्रयोग

विभिन्न उपकरणों के लिए स्टील गलाने के लिए कच्चे माल के रूप में स्क्रैप के लिए गर्मी स्रोत के रूप में EAF आर्क, सामान्य, उच्च गुणवत्ता वाले कार्बन स्टील, मिश्र धातु इस्पात। भट्टी के कवर रोटरी ओपन टॉप फीडिंग, टॉर्क मोटर इलेक्ट्रोड स्वचालित समायोजन आंदोलनों, पानी से ठंडा केबलों का बड़ा क्रॉस-सेक्शन, हाइड्रोलिक का उपयोग करके भट्टी और भट्टी के कवर को अपग्रेड करना, PLC PLC नियंत्रण द्वारा विद्युत नियंत्रण, प्रौद्योगिकी उन्नत के लिए इसकी संरचना।

1, मुख्य पैरामीटर (स्मॉल EAF)

1.1 भट्टी के खोल का आंतरिक व्यास: Φ2200mm

1.2 नाममात्र क्षमता: 2t

1.3 स्टील की अधिकतम क्षमता: 3t

1.4 इलेक्ट्रोड का व्यास: Φ200mm

1.5 इलेक्ट्रोड वितरण वृत्त का व्यास: Φ680mm

1.6 टैपिंग पर अधिकतम झुकाव कोण: 45°

1.7 स्लैग पर अधिकतम झुकाव कोण: 15°

1.8 छत के झूलने का अधिकतम कोण: 85°

1.9 भट्टी के कवर को अपग्रेड करना उच्च: 250mm

1.10 ट्रांसफार्मर की रेटेड क्षमता: 1250KVA

1.11 ट्रांसफार्मर का प्राथमिक वोल्टेज: 22KV

1.12 ट्रांसफार्मर का द्वितीयक वोल्टेज: 210V~104V

1.13 ट्रांसफार्मर का द्वितीयक करंट: 3440A

1.14 शीतलन जल दाब: 0.3Mpa

1.15 प्रयुक्त जल की मात्रा: ~16m3/घंटा

1.16 भट्टी के शरीर का भारोत्तोलन भार (लाइनिंग सहित): 8t

2, उपकरण शामिल हैं

2.1 2t/1250KVA EAF यांत्रिक उपकरण 1सेट

2.2 2t/1250KVA EAF कम वोल्टेज विद्युत नियंत्रण 1सेट

2.3 इलेक्ट्रोड स्वचालित टेक-ऑफ और लैंडिंग नियामक (PLC नियंत्रण) 1सेट

2.4 उच्च वोल्टेज स्विच कैबिनेट (22KV) 1सेट

2.5 1250KVA/22KV फर्नेस ट्रांसफार्मर 1सेट 2

3. ग्राहक द्वारा स्वयं प्रदान किए गए पुर्जे

3.1 इलेक्ट्रोड और इसका कनेक्टर

3.2 दुर्दम्य सामग्री और लाइनिंग बनाना

3.3 हाइड्रोलिक सिस्टम वर्किंग मीडिया (पानी—ग्लाइकोल), पानी और संपीड़ित हवा।

3.4 सिविल इंजीनियरिंग, और उपकरण के फाउंडेशन का प्रीकास्ट यूनिट और स्क्रू।

3.5 हाइड्रोलिक तेल, शीतलन जल, हवा और बिजली के लिए कनेक्टिंग पाइप और लाइनें।

3.6 उच्च वोल्टेज स्विच कैबिनेट के इनपुट टर्मिनल और केबल या कॉपर प्लेट द्वारा फर्नेस ट्रांसफार्मर के प्राथमिक पक्ष को उच्च वोल्टेज बिजली की आपूर्ति आयात करना, साथ ही कनेक्टिंग केबल्स (कॉपर प्लेट) खरीदना, बिछाना और परीक्षण करना, यह खरीदार द्वारा वहन किया जाएगा।

3.7 कम वोल्टेज नियंत्रण कैबिनेट के इनपुट टर्मिनल पर कम वोल्टेज बिजली की आपूर्ति आयात करना, और इसके चरण रोटेशन और ग्राउंड प्रोटेक्शन की शुद्धता सुनिश्चित करना, साथ ही नियंत्रण कैबिनेट के बीच और नियंत्रण कैबिनेट के आउटपुट टर्मिनल से उपकरण के कनेक्शन बिंदु तक की कनेक्टिंग लाइनें, वे सभी खरीदार द्वारा वहन किए जाएंगे।

4. स्थापना और डिबगिंग

4.1 विक्रेता के विशेषज्ञों की सभी लागतें विदेश में जाती हैं और वापसी हवाई टिकट, आवास और भोजन के लिए काम करती हैं, जो खरीदार द्वारा वहन की जाएगी। खरीदार डिबगिंग अवधि के लिए प्रति इंजीनियर प्रति दिन USD 150 पर विशेषज्ञों को मुआवजा देगा। सामान्य संचालन के बाद विक्रेता को 6 महीने में दोषपूर्ण घटकों की मरम्मत या बदलने की गारंटी देने के लिए जिम्मेदार होना चाहिए, जैसे मास्टर कंट्रोल बोर्ड, रिएक्टर, क्षतिपूर्ति संधारित्र, हाइड्रोलिक डिवाइस, ब्रेकर, और भट्टी का खोल (लाइनिंग ब्रेक थ्रू, ठहराव या शीतलन जल आपूर्ति की कमी को छोड़कर) घटकों के लिए)।

4.2 विक्रेता खरीदार के परिचालन और रखरखाव लोगों के लिए परिचालन और रखरखाव प्रशिक्षण प्रदान करता है।
