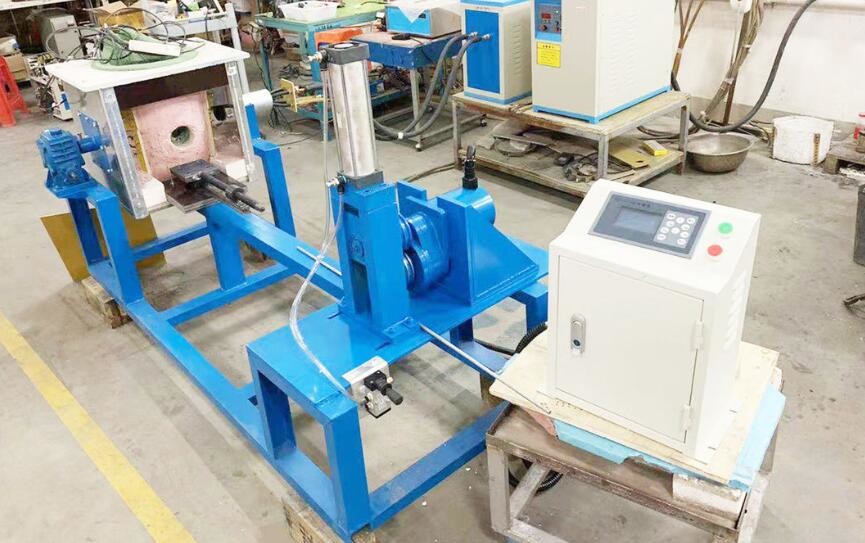

저비용 생산 연속 주조기 강철 빌릿 안정

제품 설명

CCM 연속 주조기

소개:

연속 주조기 개요

고온 용융 강철을 특정 단면 형상과 특정 크기 사양을 가진 빌렛으로 연속적으로 주조하는 생산 공정을 연속 주강이라고 합니다.

이 공정을 완료하는 데 필요한 장비를 연속 주조 설비라고 합니다. 강철 주조 장비의 전기 기계 및 유압 통합, 연속 주조기 본체 장비, 절단 영역 장비, 더미 바 수집 및 운반 장비는 연속 주강 장비의 핵심 부분을 구성하며, 일반적으로 연속 주조기라고 합니다.

연속 주조기의 구성

주요 부품: 진동 테이블, 결정기, 텐션 레벨러, 유연(경질) 더미 바 견인, 경사로, 컨베이어 트랙, 푸시 강철 보관, 지멘스 주파수 변환 전자 제어, 펌프 스테이션 등, 합리적인 설계, 적은 투자, 효율적, 재료 및 작업장 공간 절약, 연속 주조기는 중소형 제강소에 이상적인 지원 장비입니다.

연속 주조 직접 압연(CCDR)은 액체 강철을 연속 주조기에 부어 빌렛(연속 주조 빌렛이라고 함)을 주조한 다음 냉각하지 않고 일정 시간 동안 침지로에 보관한 후 CC빌렛을 직접 열연 연속 압연기에 압연하는 강철 압연 공정입니다. 제품 사양 및 연속 주조 직접 압연 공정 요구 사항에 따라 다음과 같은 생산 라인이 준비됩니다. 이 라인은 단기 흐름 레이아웃, 컴팩트 레이아웃, 원활한 공정 및 낮은 생산 비용을 갖습니다!

공정 흐름

강철 스크랩 - 중간 주파수 제련 - 연속 주조 - 조압연(3롤 셔틀 압연) - 유압 절단 헤드 - 공압 꼬리 절단 - 연속 압연 유닛 - 냉각 - 길이 절단 - 수집 및 포장 - 검사 - 목록 - 보관

1. 용융 상태로 가열된 액체 강철은 강철 래들에 적재되어 크레인(브리지 크레인)으로 연속 주조기 상단으로 들어 올려집니다.

2. 강철 래들 내의 액체 강철은 연속 주조 생산을 위해 연속 주조기에 주입되며, 연속 주조 빌렛은 연속 주조기의 하부에서 인출됩니다.

3. 플라잉 시어를 사용하여 연속 주조 빌렛을 길이로 절단하여 터널 침지로에 보냅니다.

4. 연속 주조 빌렛은 터널 침지로에서 천천히 전진하여 연속 주조 빌렛의 온도가 균일하고 일정하게 유지되도록 합니다. (참고: 터널 침지로의 길이는 일반적으로 100-200미터 사이이며, 250m까지 더 길 수도 있습니다)

5. 연속 주조 빌렛은 터널 침지로의 다른 쪽 끝에서 나와 열간 압연기에 들어가 압연됩니다.

6. 압연 후 강철은 층상 냉각을 위해 수냉 섹션으로 들어갑니다.

7. 층상 냉각 후 강철은 코일러로 들어가 코일링됩니다.

8. 롤 형태로 압연된 강철은 크레인으로 운반되어 완제품 창고에 보관됩니다.

아크 연속 주조기는 다중 롤러 전송을 채택하여 장력을 분산시키고 연속 교정을 채택하여 빌렛의 표면과 두 위상 영역 사이의 변형률을 최소화합니다. 텐셔닝 프레임, 롤러 및 베어링 시트는 모두 내부 냉각 형태입니다. 이는 빌렛의 품질을 향상시키고 장비의 수명을 연장하는 데 도움이 됩니다. 연속 주조기의 결정기 강철 튜브는 곡선형이며 내벽은 경질 크롬으로 처리되어 수명을 연장합니다. 액체 강철이 결정기에서 껍질을 형성한 후, 1~2단계의 냉각수로 조절되고 곡선 트랙을 따라 스프레이 냉각됩니다. 그런 다음 교정기에 들어가 완전히 응고된 후 길이로 절단합니다.

압연기 소개: 압연기는 금속 압연 공정을 실현하는 장비입니다. 이는 주 장비, 보조 장비, 리프팅 운송 장비 및 보조 장비를 포함하여 압연 생산의 전체 공정을 완료하는 장비를 의미합니다. 그러나 소위 압연기는 종종 주 장비만을 지칭합니다. 작업 프레임은 롤, 롤 베어링, 압연기 가이드, 랙, 레일 시트, 롤 조정 장치, 상부 롤 밸런스 배열 장치 및 롤 교체 장치로 구성됩니다.

설계 원칙:

실용적인 기술, 고급 공정, 신뢰할 수 있는 장비 및 합리적인 경제성을 기반으로, 우리는 투자를 절약하고 건설 기간을 단축하기 위해 국내 성숙하고 신뢰할 수 있는 공정 장비를 최대한 활용합니다.

공정 레이아웃 및 장비 선택에서 가능한 한 많은 종류와 사양을 생산할 수 있습니다.

품질 제일주의 원칙을 고수하여 관련 국가 표준을 준수하면서 제품 품질이 사용자의 요구 사항을 충족하도록 합니다.
